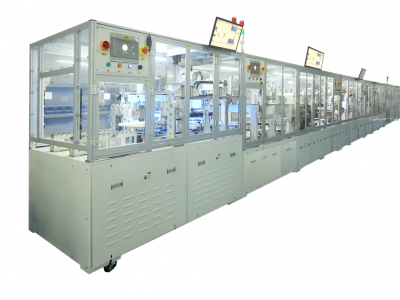

设备概述:

该生产线包括LCD上料机(型号：SLD18A)，CG清洁机(型号：SQJ18A)，OCA贴附机(型号：SOCA18A)，真空贴合机(型号：STH18A)，其中真空贴合机含成品AOI检测功能。该产线做3D CG时，OCA贴附在LCD之上，做2D CG时，OCA贴附在CG之上。

适合产品尺寸:

可兼容3D产品，圆孔产品，圆形产品

• CG：  7＂～ 18＂

• OCA： 7＂～ 18＂，厚度：0.1～0.3mm

• LCD： 7＂～ 18＂

• 厚度：0.2～3.0mm(CF+TFT)

•       2.0～5.5mm（CF+TFT+B/L）

• 可适应16:9(Max:232.14x448)及4:3(Max:282.32x371.76)

功能特点:

一、LCD上料机

1. 连续自动上料，补料不停机，可一次放置25个tray盘；

2. 分上下两层，下层为满tray上料，上层为空tray下料；下层有放tray位、缓存位、工作位，上层有缓存位、取tray位；取料方式采用CCD拍全景，机械手智能抓取，防止放反，抓取后有定位CCD拍照，保证上料精确定位；

3. 含ID读取功能，读取NG有抛料功能。

二、清洁机

1. 清洁方式：毛刷清洁+无尘布清洁+USC清洁；预留Plasma清洁工位；

2. 无尘布清洁有两道，且第一道有研磨功能，酒精量可控；有检测酒精是否喷出功能；

3. LCD通过上料机自动上到平台后，通过USC对其表面清洁。

三、OCA贴附

1. 贴附方式：采用Sheet方式；

2. 贴附压力：10Kgf∽60Kgf,电气比例阀；

3. 贴附精度：XY：±0.1mm，圆形产品同心度，φ0.1mm,CPK＞1.33;

4. 对位方式采用2100万相机，采用全景拍照。

四、撕膜方式

1. 撕膜方式采用易撕贴撕膜，易撕贴规格10x30mm；

2. 易撕贴供料器有易撕贴到位检测/有无检测功能；

3. 撕膜机械手含撕膜检测/抛膜检测功能；有撕膜NG抛料功能。

五、真空贴合单元

1. 贴合精度：XY：±0.05mm，圆孔及圆形产品同心度φ0.1mm，CPK＞1.33；

2. 上真空腔压头采用电机控制高度，气缸控制压力，压力由电气比例阀控制，下真空腔平台由伺服电机+丝杠控制进出；

3. 真空计测量真空腔真空度；腔体最大真空度：30Pa。

六、成品AOI精度检测

1. 采用2个相机拍产品4点，像素200万；分辨率：1600*1200，视  野：10x14；

2. 检测精度:  0.008mm。
